• 概述

  JY-7DA/5電壓繼電器為有輔助電源直流電壓繼電器，用于發電機，變壓器，輸電線路的繼電保護裝置中作為過壓或欠壓的閉鎖啟動元件。JY-7DA/5采用集成電路靜態型繼電壓電器，具有精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬等特點。

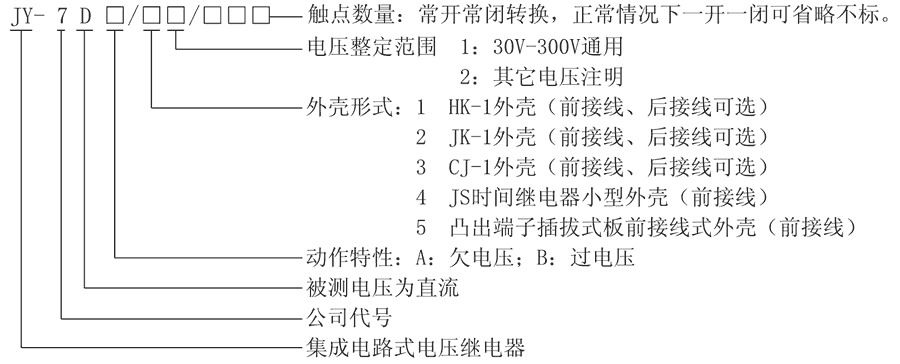

  JY-7DA/5型號及其含義



  主要特點

  ■整定方便，采用三位撥碼開關整定電壓值，直觀方便，無須校驗。
  ■帶輔助電源電壓繼電器整定范圍：30~300V。
  ■帶輔助電源電壓繼電器，輔助電源采用開關電源工作方式。
  ■JY-7DA/5電壓繼電器精度高、級差小、誤差小。
  ■可靠性高，無抖動，無拒動，動作快，返回系數高。

  JY-7DA/5整定范圍及返回系數

  型號	動作方式	整定范圍	返回系數	返回時間
  JY-7DA/1	欠電壓繼電器	30V~300V	1.04~1.08	<27ms
  JY-7DA/2	欠電壓繼電器	30V~300V	1.04~1.08	<27ms
  JY-7DA/3	欠電壓繼電器	30V~300V	1.04~1.08	<27ms
  JY-7DA/5	欠電壓繼電器	30V~300V	1.04~1.08	<27ms
  JY-7DB/1	過電壓繼電器	30V~300V	0.94~0.97	<27ms
  JY-7DB/2	過電壓繼電器	30V~300V	0.94~0.97	<27ms
  JY-7DB/3	過電壓繼電器	30V~300V	0.94~0.97	<27ms
  JY-7DB/5	過電壓繼電器	30V~300V	0.94~0.97	<27ms

  JY-7DA/5電壓繼電器工作原理

  被測電壓經過電阻分壓取樣后，得到與被測電壓成比例的取樣電壓Ui，然后經過撥盤整定，再進行整流濾波，得到直流Uo，在邏輯回路將Uo與門坎電壓Uz進行比較。對欠電壓繼電器，若Uo>Uz，則出口繼電器不動作；若Uo<Uz，則出口繼電器動作。對過電壓繼電器，若Uo<Uz，則出口繼電器不動作；若Uo>Uz，則出口繼電器動作。JY-7DA/5電壓繼電器在輔助電源上電瞬間，防抖動電路工作，封鎖出口繼電器，大約有1.5秒種。

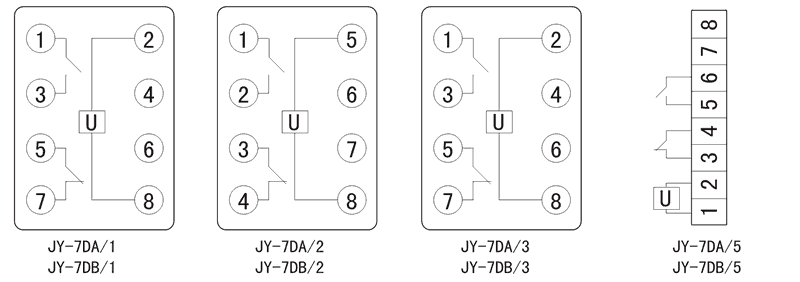

  JY-7DA/5接線圖



  JY-7DA/5技術參數

  額定參數
  輔助電源	DC48V~300V
  過電壓返回系數	0.94~0.97
  欠電壓返回系數	1.04~1.08
  過電壓動作時間	1.2倍整定值<25ms，2倍整定值<20ms
  欠電壓動作時間	0.5倍整定值<20ms
  返回時間	<27ms
  功耗	<5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點









  導軌安裝結構



  JY-7DA/5凸出式固定結構



  JY-7DA/5凸出式插拔結構



  JY-7DA/5嵌入式插拔結構
