• 概述

  SS-21A時間繼電器適用于各種繼電保護及自動化控制線路中，使控制元件得到所需要的高精度延時。SS-21A采用靜態集成電路，具有精度高、動作準確、可靠性高等特點，并采用導軌安裝和端子排接線，可方便地卡裝在導軌槽板上，具有安裝方便、接線簡單等優點。

  整定范圍表

  型號	額定電壓	整定范圍	整定級差	觸點形式
  SS-21A（B）	DC48V	1~99S	1S	1付瞬動轉換、1付延時轉換
  	DC110V	0.1~9.9S	0.1S
  	DC220V	0.01~0.99S	0.01S

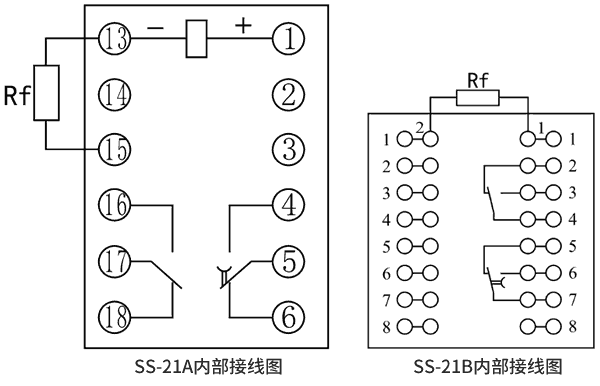

  接線圖



  SS-21A技術參數

  額定參數
  額定電壓	直流48V、110V、220V
  返回電壓	小于5%額定值
  返回時間	不大于10ms
  返回電壓	不小于5%額定值
  整定誤差	不大于±1%較大整定值+0.05S
  延時一致性	不大于0.2%較大整定值+0.05S
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周?chē)艌?chǎng)強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點









  SS-21A安裝結構
