• 概述

  SRLS-B-110-110-2H2D雙位置中間繼電器為快速中間繼電器，適用于電力系統中需要快速出口的場合?？梢詾楦鞣N應用提供繼電器接口，滿足過程控制領域信號處理的不同要求，也可適用于交直流操作的各種保護與自動控制系統中，作為切換失電閉鎖元件。SRLS-B-110-110-2H2D采用靜態集成電路，具有響應速度快、動作精確、可靠性高等特點，是老式雙位置中間繼電器替換的理想產品。安裝方式采用導軌殼體安裝和端子排接線，其主要優勢為無需開孔、多個拼接、接線方便等。

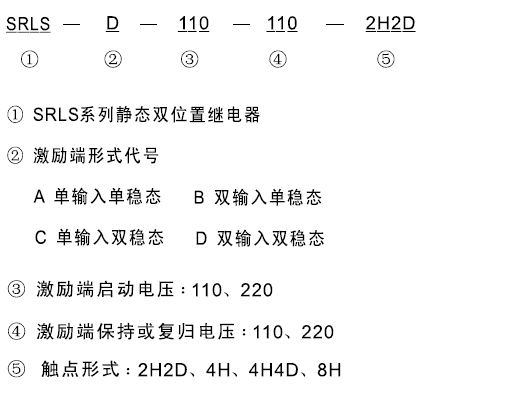

  型號及含義



  SRLS-B-110-110-2H2D技術參數

  額定參數
  額定電壓	110V、220V（AC/DC）
  動作線圈額定電壓	110V、220V可選
  復歸線圈額定電壓	110V、220V可選
  動作值	≤70%額定電壓
  復歸值	≤70%額定電壓
  整定范圍	0.3S~10S
  延時精度	±5%
  動作時間	≤10ms
  返回時間	≤10ms
  功耗	≤6W
  安裝方式及接線
  安裝結構	導軌安裝
  接線方式	端子排接線
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

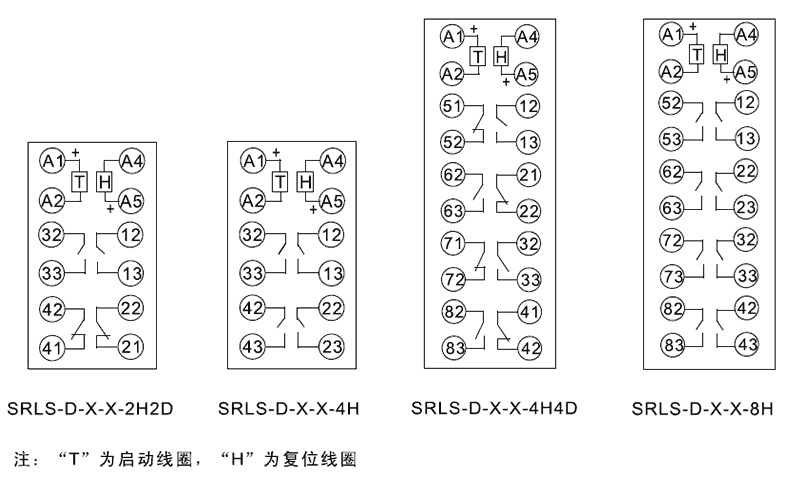

  接線圖
