• 概述

  HBDDR-123/3時間繼電器用作發電廠、變電所及電力系統的繼電保護的延時元件，同時也適用于其它需要精確延時控制的工業領域，以解決目前電力系統繼電保護中采用電磁型時間繼電器造成保護時間級差配合困難的迫切矛盾。HBDDR-123/3具有延時范圍廣、精度高、級差小、整定方便、可靠性高、抗干擾性能強、出口繼電器采用進口全優質繼電器（防塵、防潮、防斷線）、可長期動作和功耗小的特點。其安裝結構采用導軌安裝，適合于小型開關柜，接線方式采用端子排結構。

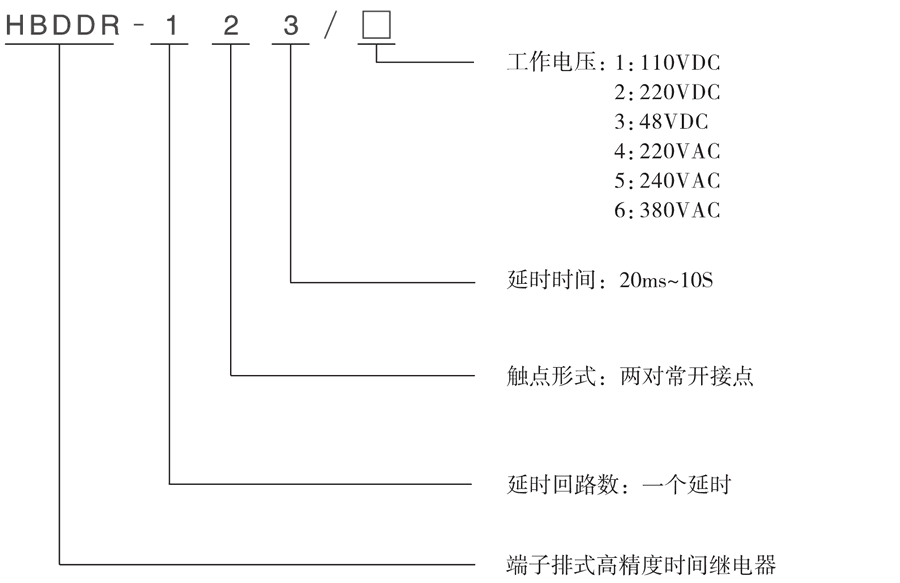

  型號及含義



  HBDDR-123/3原理圖

  時間繼電器邏輯電路由IC模塊構成，使用晶振經分頻、可編程減法計數達到延時。時間整定靠改變可編程計數器預置端的狀態達到，用撥輪開關進行時間整定。為克服出口繼電器固有動作時間而造成的動作時間誤差，設置了補償回路，大大減少了整定時間與實際動作時間的誤差。



  HBDDR-123/3觸點類型及工作電壓

  型號	觸點類型	工作電壓	延時時間	返回時間
  HBDDR-123/1	2常開	DC：110V	20mS~10S（級差10mS）	<20mS
  HBDDR-123/2	2常開	DC：220V	20mS~10S（級差10mS）	<20mS
  HBDDR-123/3	2常開	DC：48V	20mS~10S（級差10mS）	<20mS
  HBDDR-123/4	2常開	AC：220V	20mS~10S（級差10mS）	<20mS
  HBDDR-123/5	2常開	AC：240V	20mS~10S（級差10mS）	<20mS
  HBDDR-123/6	2常開	AC：380V	20mS~10S（級差10mS）	<20mS

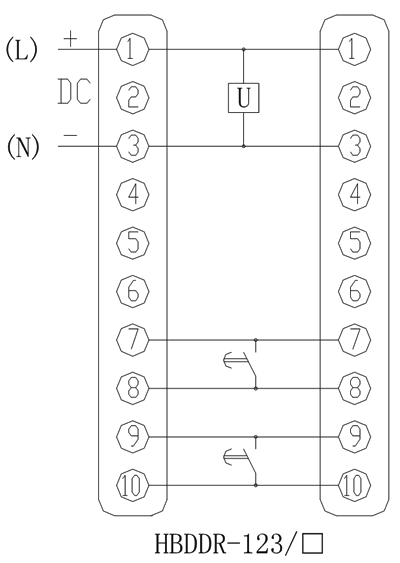

  接線圖



  HBDDR-123/3技術參數

  額定參數
  直流額定電壓	48V、110V、220V可選
  交流額定電壓	220V、240V、380V可選
  直流動作電壓	≤70%額定電壓
  交流動作電壓	≤75%額定電壓
  電壓波動范圍	0.8~1.15額定值
  延時時間	20mS~10S（級差10mS）
  返回時間	<20mS
  功耗	≤5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  企業實拍



  主要特點









  導軌安裝結構



  凸出固定式安裝結構



  凸出插拔式安裝結構



  嵌入插拔式安裝結構
