• 概述

  RXMA1-RK211078中間繼電器用于電力系統二次回路繼電保護和自動控制線路中，作為增加保護和控制觸點數量和觸點容量。

  工作原理

  RXMA1-RK211078中間繼電器為電磁拍合式結構，由電磁系統、接觸系統二部分組成。當線圈通電時，通過鐵芯產生磁場吸合吸片，由吸片帶動簧片．使觸點回路轉換。觸點采用雙觸點接觸，具有接觸電阻小，接觸可靠性強，斷開負荷容量大等優點。

  RXMA1-RK211078觸點形式及額定電壓

  型號	觸點形式	動作電壓（DC）	返回電壓（DC）
  RXMA1-RK211063	5常開	<70%	>5%
  RXMA1-RK211064	5常閉	<70%	>5%
  RXMA1-RK211066	2常開3常閉	<70%	>5%
  RXMA1-RK211072	1常閉4轉換	<70%	>5%
  RXMA1-RK211073	1常開4轉換	<70%	>5%
  RXMA1-RK211074	4常開2常閉	<70%	>5%
  RXMA1-RK211025	2常開	<70%	>5%
  RXMA1-RK211037	2轉換	<70%	>5%
  RXMA1-RK211052	2常開2常閉	<70%	>5%
  RXMA1-RK211070	7常閉	<70%	>5%
  RXMA1-RK211071	6常開1常閉	<70%	>5%
  RXMA1-RK211075	4常開3常閉	<70%	>5%
  RXMA1-RK211076	3常開4常閉	<70%	>5%
  RXMA1-RK211077	2常開5常閉	<70%	>5%
  RXMA1-RK211078	1常開6常閉	<70%	>5%
  RXMA1-RK211079	7常開	<70%	>5%

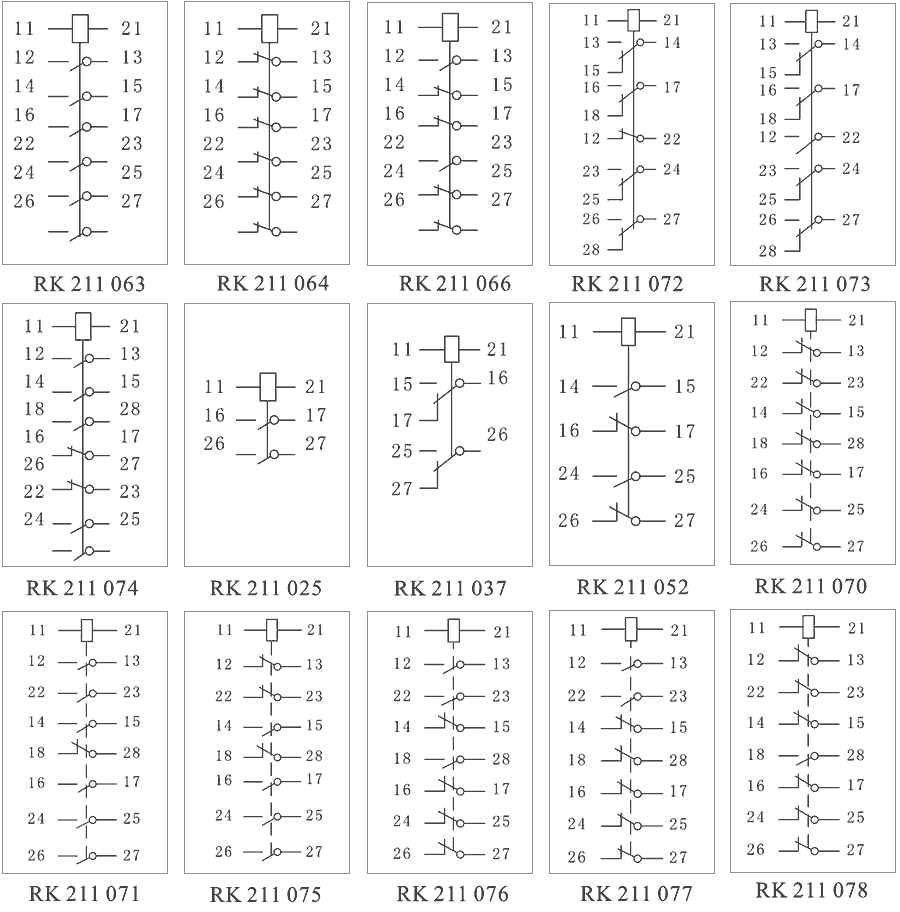

  接線圖



  RXMA1-RK211078技術參數

  額定參數
  額定工作電壓	DC：48V、110V、220V
  動作電壓	DC額定電壓<70%
  返回電壓	DC額定電壓>5%
  動作時間	<40ms
  功耗	<5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點









  導軌安裝結構



  RXMA1-RK211078凸出式固定結構



  RXMA1-RK211078凸出式插拔結構



  RXMA1-RK211078嵌入式插拔結構
