• 概述

  JZ-S/147用于各種保護和自動控制裝置中，以增加保護和控制回路的觸點容量。安裝結構采用凸出式固定結構（可升級為導軌安裝），接線方式采用板前或板后接線兩種可選。交流額定電壓為110V、220V、380V可選 ，直流額定電壓為48V、110V、220V可選。JZ-S/147采用集成電路中間繼電器具有精度高、功耗小、動作時間準確等優點。

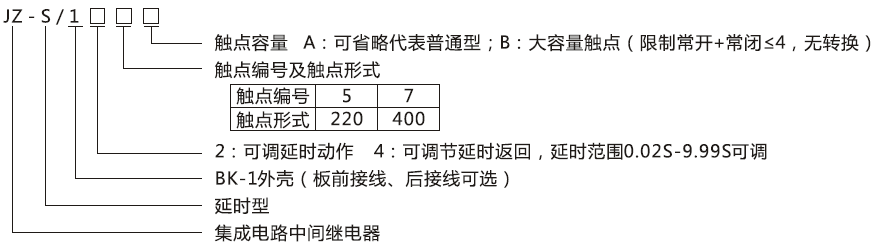

  型號及含義



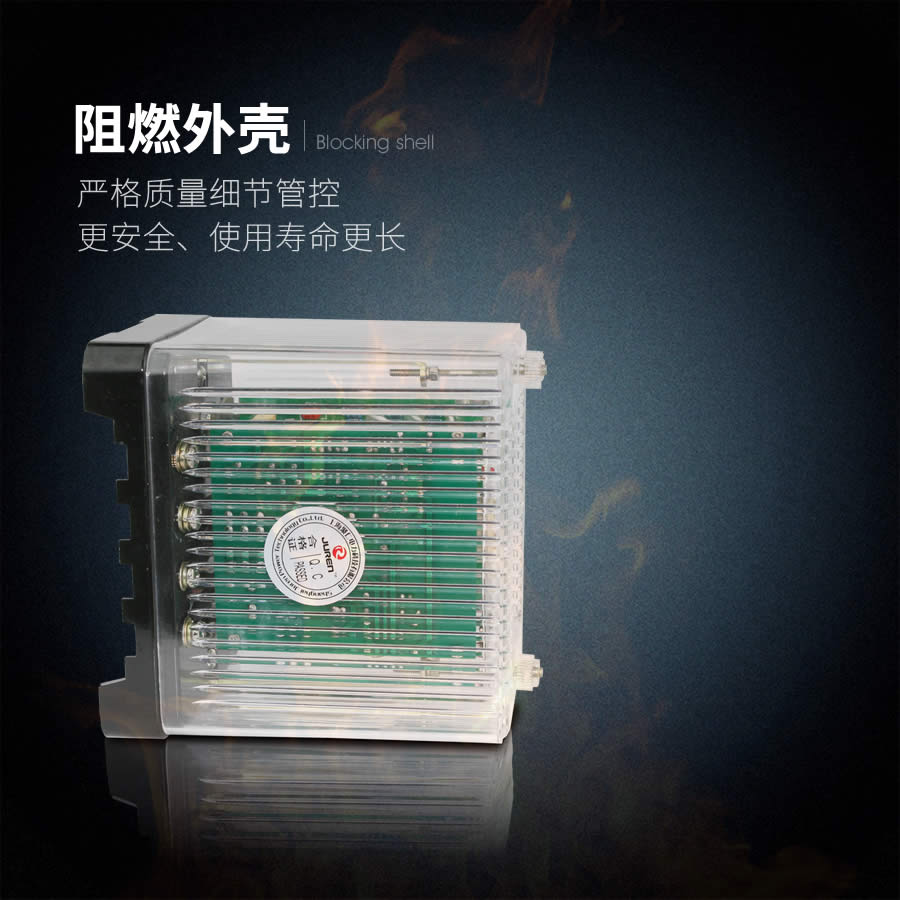

  JZ-S/147主要特點

  1、采用高性能密封繼電器，防潮，防塵，不斷線，可靠性高。
  2、動作電壓準確，返回系數高，無抖動，功耗低，多個接點同時動作或返回。
  3、繼電器動作后有燈光指示、有電源指示。
  4、繼電器的電氣壽命和機械壽命長。
  5、絕緣耐壓水平高。觸點容量大，觸點接觸電阻小。
  6、抗干擾特性好，可適用于強干擾或電源電壓質量很差的場所。

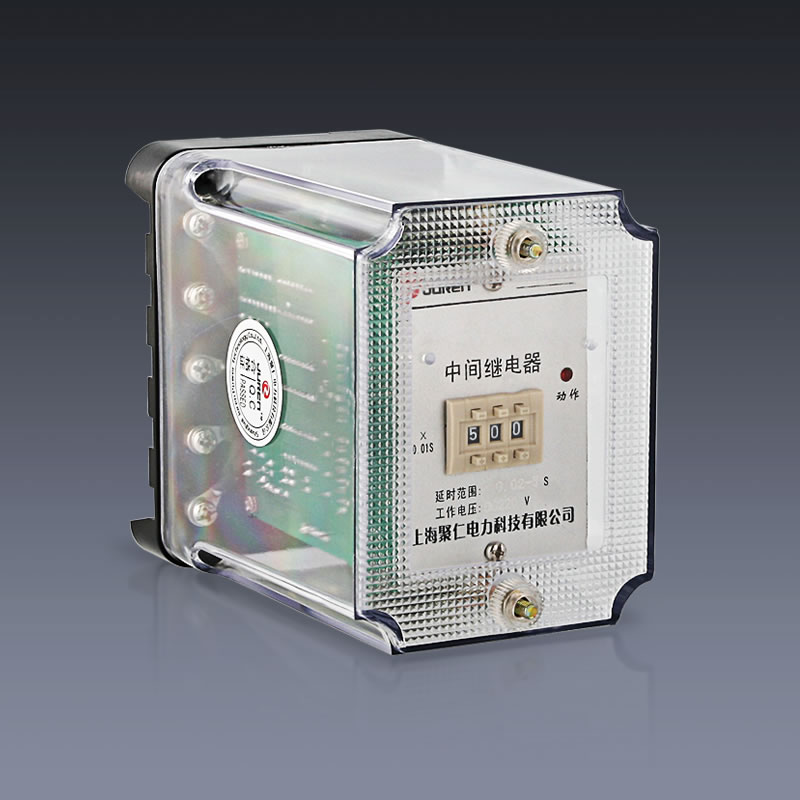

  企業實拍



  JZ-S/147技術參數

  額定參數
  直流額定電壓	48V、110V、220V可選
  交流額定電壓	110V、220V、380V可選
  跳閘線圈動作值	不大于70%額定電壓
  功耗	不大于5W
  安裝方式及接線
  安裝結構	凸出式固定結構（可升級為導軌）
  接線方式	板前或板后接線
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

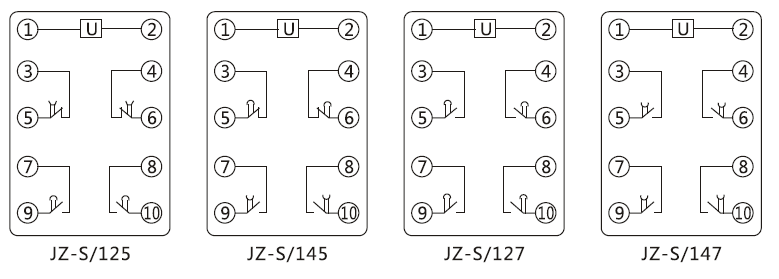

  接線圖



  JZ-S/147觸點形式及延時類型

  型號	觸點形式	延時類型	動作時間	返回時間
  JZ-S/125	2常開2常閉	可調延時動作	<20mS	<20mS
  JZ-S/145	2常開2常閉	可調延時返回	<20mS	<20mS
  JZ-S/127	4常開	可調延時動作	<20mS	<20mS
  JZ-S/147	4常開	可調延時返回	<20mS	<20mS

  主要特點







  JZ-S/147安裝結構
