• 概述

  JY-7GA/1電壓繼電器用于發電機，變壓器，輸電線路的繼電保護裝置中作為過壓或欠壓的閉鎖啟動元件。JY-7GA/1采用集成電路靜態型繼電壓電器，具有精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬等特點。

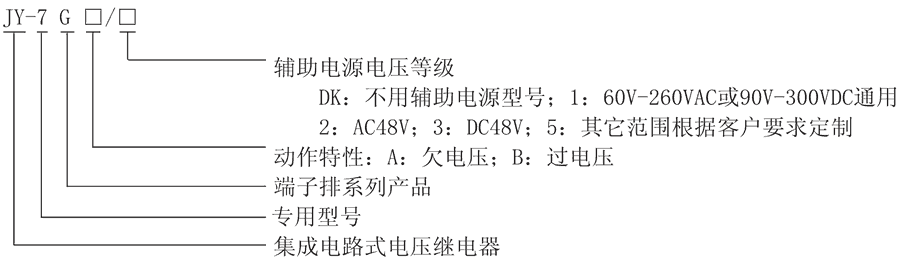

  JY-7GA/1型號及其含義



  主要特點

  ■整定方便，采用三位撥盤開關整定電壓值，直觀方便，無須校驗。
  ■DK型（不帶輔助電源）電壓繼電器整定范圍：19V~130V、40V~260V、200V~420V。
  ■帶輔助電源電壓繼電器整定范圍：101~399V。
  ■帶輔助電源電壓繼電器，輔助電源采用開關電源工作方式，交直流通用，范圍大，交流60V~260V，直流90V~300V。
  ■JY-7GA/1電壓繼電器精度高、級差小、誤差小。
  ■可靠性高，無抖動，無拒動，動作快，返回系數高。

  JY-7GA/1觸點形式及動作方式

  型號	觸點形式	動作方式	動作時間	返回系數	返回時間
  JY-7GA/DK/220	2常開2常閉	欠電壓繼電器	<20ms	1.04~1.08	<27ms
  JY-7GB/DK/220	2常開2常閉	過電壓繼電器	<25ms	0.92~0.96	<27ms
  JY-7GA/DK	2常開2常閉	欠電壓繼電器	<20ms	1.04~1.08	<27ms
  JY-7GB/DK	2常開2常閉	過電壓繼電器	<25ms	0.92~0.96	<27ms
  JY-7GA/1	2轉換	欠電壓繼電器	<20ms	1.04~1.08	<27ms
  JY-7GA/2	2轉換	欠電壓繼電器	<20ms	1.04~1.08	<27ms
  JY-7GA/3	2轉換	欠電壓繼電器	<20ms	1.04~1.08	<27ms
  JY-7GB/1	2轉換	過電壓繼電器	<25ms	0.92~0.96	<27ms
  JY-7GB/2	2轉換	過電壓繼電器	<25ms	0.92~0.96	<27ms
  JY-7GB/3	2轉換	過電壓繼電器	<25ms	0.92~0.96	<27ms

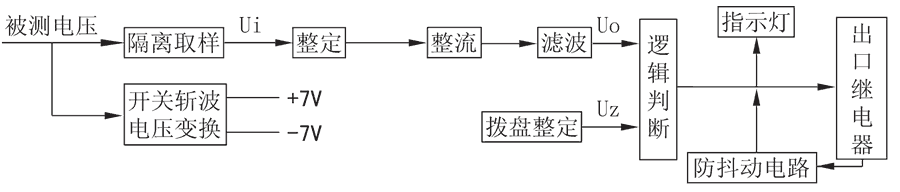

  不帶輔助電源電壓繼電器工作原理

  若Uo<Uz，則出口繼電器不動作；若Uo>Uz，則出口繼電器動作。欠電壓在欠電壓狀態下動作指示燈發光，過電壓在過電壓狀態下動作指示燈發光。在過電壓狀態下，繼電器投入使用瞬間，由于開關斬波產生工作電源有200ms延時，因此，繼電器接點反應時間為200ms。由于采用開關斬波，可能給電源帶來輕微斬波干擾，在要求很高的使用情況下，建議用有輔助電源的繼電器。



  帶輔助電源電壓繼電器工作原理

  對欠電壓繼電器，若Uo>Uz，則出口繼電器不動作；若Uo<Uz，則出口繼電器動作。對過電壓繼電器，若Uo<Uz，則出口繼電器不動作；若Uo>Uz，則出口繼電器動作。

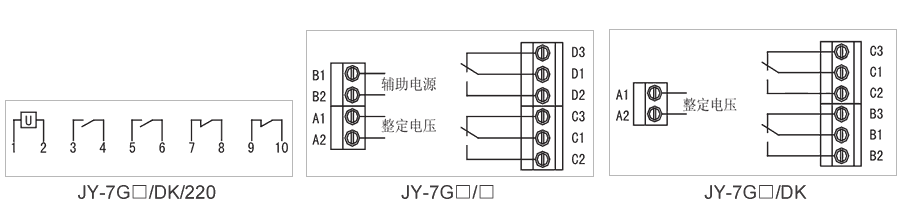

  JY-7GA/1接線圖



  JY-7GA/1技術參數

  額定參數
  輔助電源	AC48V~260V、DC48V~300V
  過電壓返回系數	0.92~0.96
  欠電壓返回系數	1.04~1.08
  過電壓動作時間	1.2倍整定值<25ms，2倍整定值<20ms
  欠電壓動作時間	0.5倍整定值<20ms
  返回時間	<27ms
  功耗	<5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米
