• 概述

  JDL-1110B電流繼電器主要用于輸電線、變壓器和電機的短路、過電流、過負荷和零序電流保護線路中，作為起動元件。JDL-1110B采用集成電路具有精度高、功耗小、動作時間快、返回系數高、整定直觀方便、范圍寬等特點，提供直流輔助電源后完全可替代電磁型電流繼電器，輔助電源采用開關電源變換，交直流通用，工作范圍大。

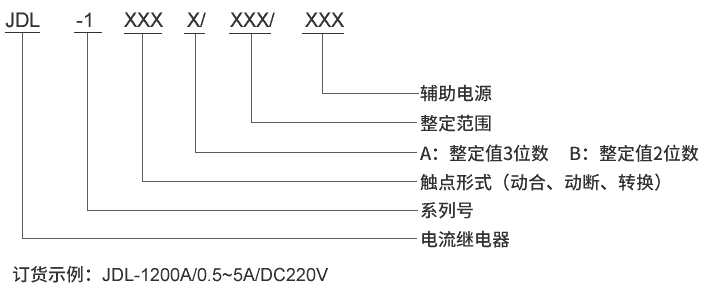

  型號及含義



  原理圖

  JDL-1110B電流繼電器采用進口集成電路構成。被測量的交流電流I~經隔離變流器后，在其次級得到與被測、電流成正比的電壓Ui。經定值整定后進行整流，整流后的脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo。在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓Uo低于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，繼電器處于動作狀態，反之，若直流電壓Uo高于參考電壓Ue，電平檢測輸出負信號，JDL-1110B處于不動作狀態。原理如下圖所示：



  JDL-1110B電流繼電器整定范圍和觸點數量

  型號	觸點形式	返回時間	整定誤差	返回系數
  JDL-1002A電流繼電器	2轉換	≤35ms	≤±3%	≥0.9
  JDL-1110A電流繼電器	1常開1常閉	≤35ms	≤±3%	≥0.9
  JDL-1220A電流繼電器	2常開2常閉	≤35ms	≤±3%	≥0.9
  JDL-1001A電流繼電器	1轉換	≤35ms	≤±3%	≥0.9
  JDL-1120A電流繼電器	1常開2常閉	≤35ms	≤±3%	≥0.9
  JDL-1210A電流繼電器	2常開1常閉	≤35ms	≤±3%	≥0.9
  JDL-1100A電流繼電器	1常開	≤35ms	≤±3%	≥0.9
  JDL-1010A電流繼電器	1常閉	≤35ms	≤±3%	≥0.9
  JDL-1200A電流繼電器	2常開	≤35ms	≤±3%	≥0.9
  JDL-1020A電流繼電器	2常閉	≤35ms	≤±3%	≥0.9
  JDL-1101A電流繼電器	1常開1轉換	≤35ms	≤±3%	≥0.9
  JDL-1110B電流繼電器	1常開1常閉	≤35ms	≤±3%	≥0.9
  JDL-1001B電流繼電器	1轉換	≤35ms	≤±3%	≥0.9
  JDL-1002B電流繼電器	2轉換	≤35ms	≤±3%	≥0.9
  JDL-1210B電流繼電器	2常開1常閉	≤35ms	≤±3%	≥0.9
  JDL-1120B電流繼電器	1常開2常閉	≤35ms	≤±3%	≥0.9
  JDL-1101B電流繼電器	1常開1轉換	≤35ms	≤±3%	≥0.9

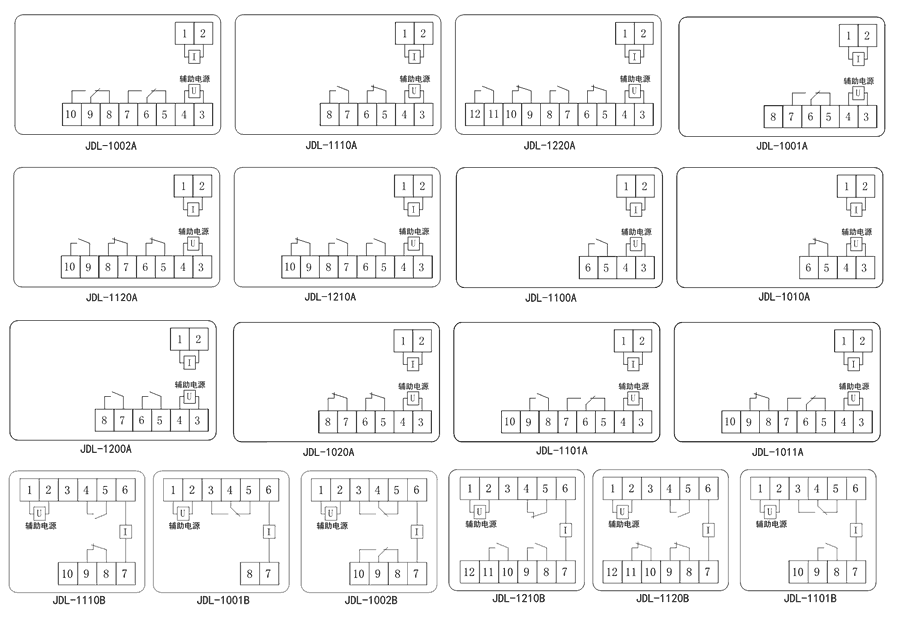

  接線圖



  JDL-1110B技術參數

  額定參數
  直流額定電壓	48V、110V、220V可選
  交流額定電壓	48V、110V、220V可選
  直流動作電壓	≤70%額定電壓
  交流動作電壓	≤75%額定電壓
  整定誤差	≤±3%
  動作時間	1.2倍整定值≤35ms，2倍整定值≤20ms
  返回系數	≥0.9
  返回時間	≤35ms
  功耗	≤5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點









  導軌安裝結構


  凸出固定式安裝結構

  凸出插拔式安裝結構

  嵌入插拔式安裝結構
