• 概述

  HJYL-92B/7J電壓繼電器為瞬時動作特性的零序電壓繼電器，用于發電機，變壓器，輸電線路的零序電壓保護。HJYL-92B/7J采用集成電路靜態型繼電壓電器，具有精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬等特點。

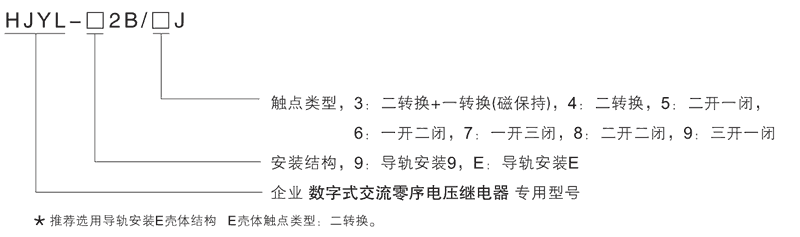

  HJYL-92B/7J型號及其含義



  主要特點

  ■采用撥盤設定；或數碼管顯示，按鍵設定。
  ■整定范圍10~450V，級差1V。
  ■50Hz、60Hz通用。
  ■HJYL-92B/7J電壓繼電器輸出可設定延時動作，動作時間可設0.1~999.9秒（僅數顯型）。

  HJYL-92B/7J觸點形式及輔助電源

  型號	觸點形式	輔助電源	零序電壓整定范圍
  HJYL-E2B/9J零序電壓繼電器	3常開1常閉	AC/DC：85V~260V	10V~450V
  HJYL-E2B/4J零序電壓繼電器	2轉換	AC/DC：85V~260V	10V~450V
  HJYL-92B/4J零序電壓繼電器	2轉換	AC/DC：85V~260V	10V~450V
  HJYL-92B/5J零序電壓繼電器	2常開1常閉	AC/DC：85V~260V	10V~450V
  HJYL-92B/6J零序電壓繼電器	1常開2常閉	AC/DC：85V~260V	10V~450V
  HJYL-92B/7J零序電壓繼電器	1常開3常閉	AC/DC：85V~260V	10V~450V
  HJYL-92B/8J零序電壓繼電器	2常開2常閉	AC/DC：85V~260V	10V~450V
  HJYL-92B/9J零序電壓繼電器	3常開1常閉	AC/DC：85V~260V	10V~450V

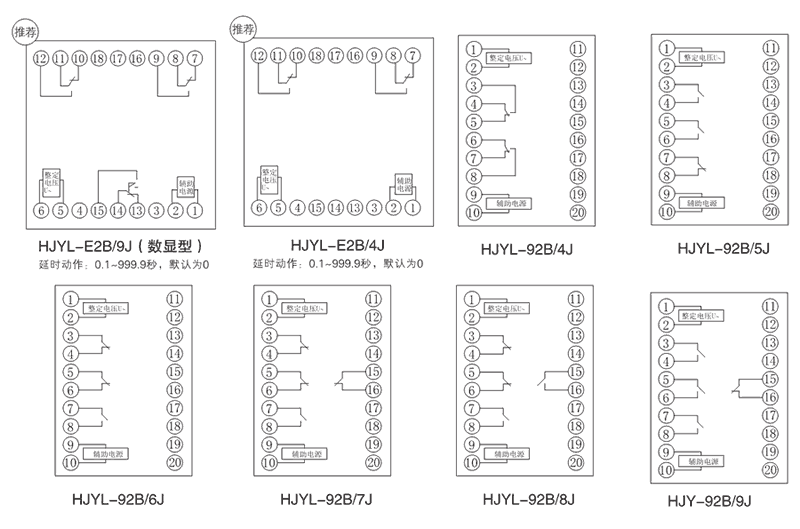

  接線圖



  HJYL-92B/7J技術參數

  額定參數
  輔助電源	85V~260V（交直流通用）
  零序電壓整定范圍	10V~450V
  動作時間	大于1.1倍整定值時，動作時間<35ms；大于2倍整定值時，動作時間<30ms
  返回時間	<35ms
  功耗	<5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米
