XJLS-84/620/ZT雙位置繼電器

文章類別：XJLS-8型雙位置中間繼電器

文章概述

產品型號：XJLS-84/620/ZT中間繼電器
觸點形式：6常開2常閉
輔助電源：48V、110V、220V(AC/DC)
返回時間：小于30ms

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

XJLS-84/620/ZT雙位置中間繼電器，適用于交直流操作的各種保護和自動控制系統中，作為切換閉鎖元件。XJLS-84/620/ZT采用進口雙位置繼電器組成，不需要任何的機械調整，安全可靠，并有分閘、合閘指示，分閘、合閘線圈由電流啟動或電壓?jiǎn)?dòng)，電流啟動值從0.25A～6A通用。接線時注意極性，簡化了大量的規格，這樣既方便設計安裝，又利于配套。

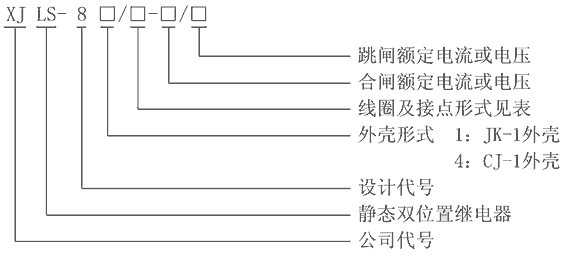

型號及含義

XJLS-84/620/ZT技術參數

額定參數
額定電壓	110V、220V（AC/DC）
動作電壓	≤70%額定電壓
動作電流	≤80%較小額定電流
動作時間	≤30ms
功耗	≤6W
安裝方式及接線
安裝結構	導軌安裝
接線方式	端子排接線
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米

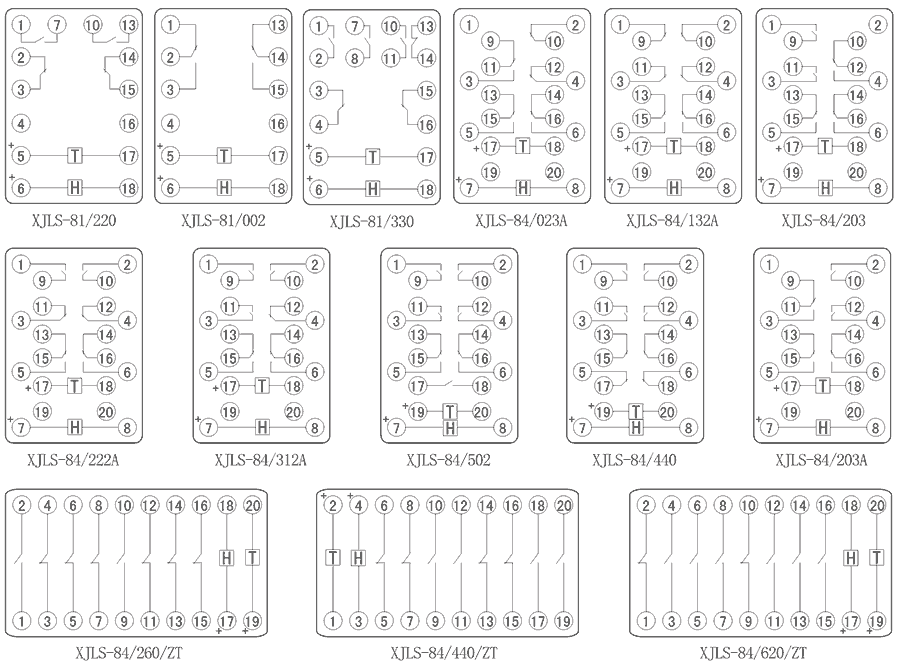

接線圖

XJLS-84/620/ZT整定范圍及返回系數

型號	觸點形式	動作電壓	動作電流	動作時間
XJLS-260/ZT	2常開6常閉	≤70%額定電壓	≤80%較小額定電流	≤30ms
XJLS-81/002	2轉換	≤70%額定電壓	≤80%較小額定電流	≤30ms
XJLS-81/220	2常開2常閉	≤70%額定電壓	≤80%較小額定電流	≤30ms
XJLS-84/132A	1常開3常閉2轉換	≤70%額定電壓	≤80%較小額定電流	≤30ms
XJLS-84/203A	2常開3轉換	≤70%額定電壓	≤80%較小額定電流	≤30ms
XJLS-84/203	2常開3轉換	≤70%額定電壓	≤80%較小額定電流	≤30ms
XJLS-84/222A	2常開2常閉2轉換	≤70%額定電壓	≤80%較小額定電流	≤30ms
XJLS-84/260/ZT	2常開6常閉	≤70%額定電壓	≤80%較小額定電流	≤30ms
XJLS-84/312A	2常開1常閉2轉換	≤70%額定電壓	≤80%較小額定電流	≤30ms
XJLS-84/440/ZT	4常開4常閉	≤70%額定電壓	≤80%較小額定電流	≤30ms
XJLS-84/440	4常開4常閉	≤70%額定電壓	≤80%較小額定電流	≤30ms
XJLS-84/502	5常開2轉換	≤70%額定電壓	≤80%較小額定電流	≤30ms
XJLS-84/023A	2常閉3轉換	≤70%額定電壓	≤80%較小額定電流	≤30ms
XJLS-84/620/ZT	6常開2常閉	≤70%額定電壓	≤80%較小額定電流	≤30ms
