• DT-1/90同步檢查繼電器

  DT-1/90同步檢查繼電器又稱為同期繼電器，主要用于兩端供電線路的自動重合閘線路中。其作用在于檢查線路上電壓的存在及線路上和變電站母線上電壓向量間的相角差。

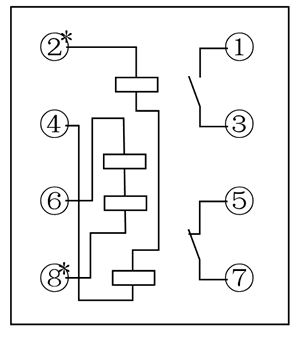

  內部接線圖



  DT-1/90額定值及引出端子號

  型號	額定值	引出端子號
  DT-1/90	30V	8-6
  	60V	2-4
  DT-1/120	60V	8-6
  	60V	2-4
  DT-1/130	30V	8-6
  	100V	2-4
  DT-1/160	60V	8-6
  	100V	2-4
  DT-1/200	100V	8-6
  	100V	2-4

  企業實拍



  主要技術參數

  額定參數
  返回系數	>0.8
  整定刻度誤差	不大于±7.5%
  動作值一致性	<6%
  功耗	≤3W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點







  DT-1/90殼體結構及接線方式
