RWY系列靜態無輔助源導軌電壓繼電器（以下簡稱本繼電器）用于發電機、變壓器和輸電線的電器保護裝置中，作為過電壓保護或低電壓閉鎖的啟動原件。本繼電器為集成電路靜態型繼電器，精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬，且作為低壓繼電器使用無抖動現象，無需直流輔助電源完全可以替代電磁型電壓繼電器。

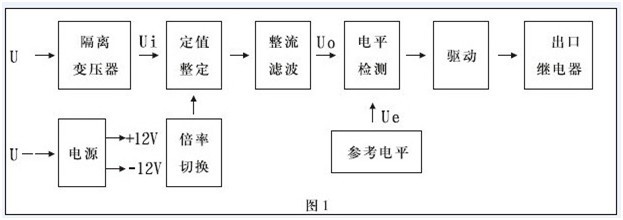

本繼電器為靜態型繼電器，采用進口集成電路構成；被測量的交流電壓U～經隔離變壓器降壓后得到與被測電壓成正比的電壓Ui,經整定后進行整流，整流后脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo,在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓Uo低于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，則本繼電器處于動作狀態。反之，不論是過電壓繼電器或是低電壓繼電器，若直流電壓Uo高于參考Ue,電平檢測器輸出負信號，本繼電器處于不動作狀態。

1、交流額定值：100V/50HZ

2、過載能力：交流回路允許長期接通1、2倍額定值。

3、電壓整定范圍:19V-130V、85V-265V、180V-440V,極差為1V。

4、功率消耗：交流回路功耗小于1、5VA(交流額定值100V時)

5、 整定誤差
         a、 在整定范圍內，整定平均誤差的絕對值不大于3%，平均誤差=（5次測量平均值-整定值）整定值×100%。
         b、 在基礎條件下，同一整定值上測量的5次動作值的較大值和較小值應不大于的4%。
         c、 在-10℃～50℃的溫度下，任一整定點誤差的絕對值應不大于整定值的4%。

6．動作時間：過電壓繼電器：1、2倍整定值的動作時間不大于40ms;2倍整定值的動作時間不大于35ms。

7、 返回系數
         a、過電壓繼電器返回系數為0、85～0、95；
         b、低電壓繼電器返回系數為1、02～1、12；

8、返回時間：不大于27ms
