• 概述

  DZS-821/AC延時中間繼電器用于繼電保護回路需精確延時的回路中，以延遲動作時間并增加前一級接點的數量及接點容量。DZS-821/AC采用集成電路型延時中間繼電器具有精度高、功耗小、動作時間準確、整定直觀方便、范圍寬等特點。其延時范圍為0.02～9.99S可調，而老式電磁式延時中間繼電器的可調范圍為0.5~8S左右，選擇范圍和精度都比老式電磁式的更廣更高，而且通過按鍵整定，操作方便。

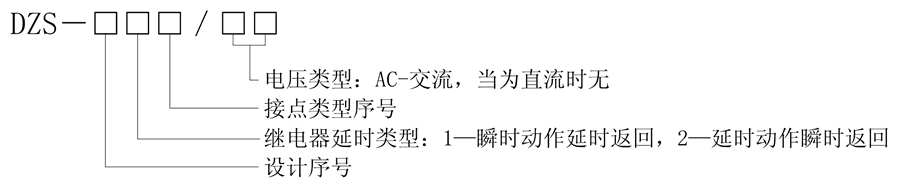

  型號及含義



  DZS-821/AC技術參數

  額定參數
  直流額定電壓	110V、220V可選
  交流額定電壓	220V、3800V可選
  動作范圍	0.04~1S（0.01S），0.1~10S（級差0.1S）
  級差范圍	不大于3ms
  跳閘線圈動作值	不大于70%額定電壓
  功耗	380V不大于7W，220V不大于5W
  動作時間	不大于30ms
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  接線圖



  主要特點









  DZS-821/AC外形尺寸圖
