• BT-1B/90同步檢查繼電器

  BT-1B/90同步檢查繼電器又稱為同期繼電器，主要用于兩端供電線路的自動重合閘線路中，作為有無電壓和同期的檢查元件。

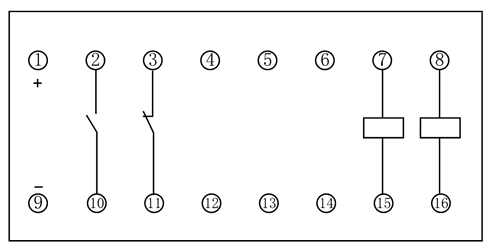

  內部接線圖



  BT-1B/90額定值及引出端子號

  型號	額定值	引出端子號
  BT-1B/90	30V	7-15
  	60V	8-16
  BT-1B/120	60V	7-15
  	60V	8-16
  BT-1B/130	30V	7-15
  	100V	8-16
  BT-1B/160	60V	7-15
  	100V	8-16
  BT-1B/200	100V	7-15
  	100V	8-16
  BT-1B/0.2	0.1A	7-15
  	0.1A	8-16

  企業實拍



  主要技術參數

  額定參數
  返回系數	>0.8
  整定刻度誤差	不大于±7.5%
  動作值一致性	<6%
  功耗	≤3W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點







  BT-1B/90殼體結構及接線方式
