• JZB-14B用途

  JZB-14B保持中間繼電器，此類繼電器具有自保持繞組，用于直流操作的繼電器保護回路中，以增加主保護繼電器的觸點數量和接點容量，并提高觸點工作的可靠性。
  JZB-14B、12B、13B、16B為電壓動作，電流保持的中間繼電器；JZB-14B為電流動作，電壓保持的中間繼電器；JZB-15B可電流或電壓動作，電流保持或電壓保持的中間繼電器。
  JZB-14B原理及結構

  本繼電器由電子元件和小型大功率繼電器組成繼電器采用JK-1殼體結構，其外形及開孔尺寸見附圖。

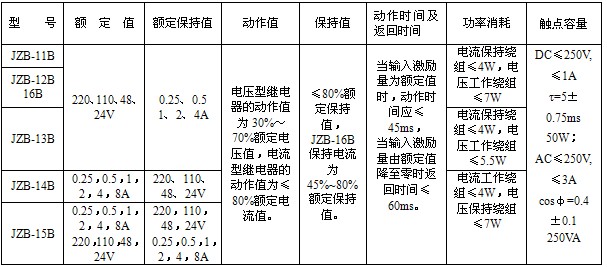

  JZB-14B主要技術數據

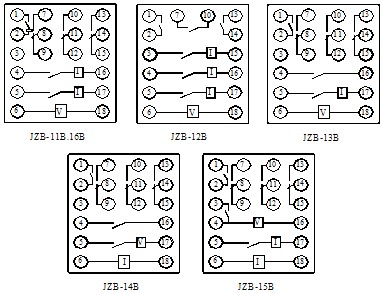

  JZB-14B內部端子圖



  注：帶保持線圈的觸點為保持觸點

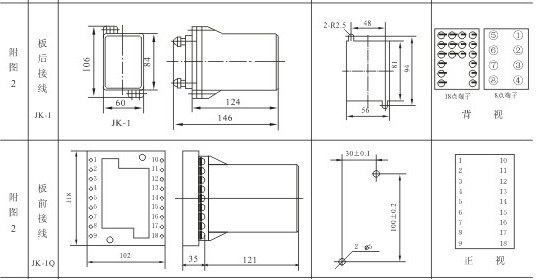

  JZB-14B外形及安裝開孔尺寸圖見附圖2
